続・電気工事(3路スイッチ。古過ぎから今時のものへ)
日々、ご苦労様です。無気力男児です。
いよいよ秋らしい涼しさが出てきましたね。
先週、自宅の電気工事の続きを行ったことなんですが
その記録を備忘録的に記事に残しておこうと思います。
参考になれば幸いです。(古過ぎてならないと思いますが…)
先日、階段の古過ぎるスイッチを交換しました。
ただ、どうも狙った通りスイッチングできない…。
それで、ネットで2日ぐらい調べたところ
全然配線が合っていなかったことが判明しました…。

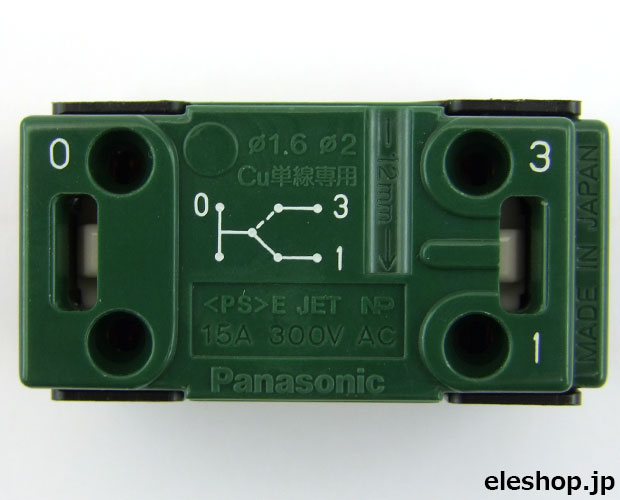

今回交換した、今時の3路スイッチの裏側は
以下の写真のようになっております。
0番に電源または照明をつなぎ
1番と3番は反対側の3路スイッチの1番と3番のどちらかにつなぎます。
初め、古いスイッチの並び通りに配線をしており、うまく切替できませんでした。
ネットで調べて、テスターでもスイッチの導通を確認した結果

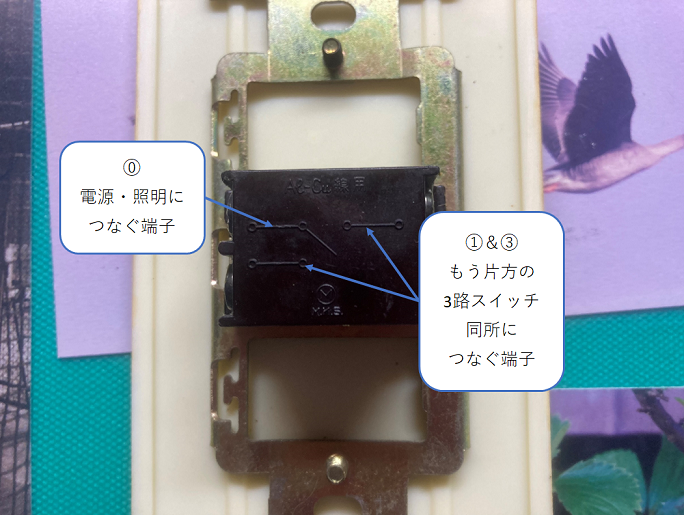

古すぎるスイッチは、以下のような仕組みになっていたことが分かりました。
これが分かり、配線を今時のスイッチに合わせて配線し直した結果
常時1階でも2階でもスイッチングができるようになりました…。
古すぎてなかなか参考になるものがなかったのですが
ネットに参考情報がかろうじてありましたので、助かりました。
ネットに挙げていた方も職人さん(多分電気工事士かと)に聞いて
配線し直したそうです。

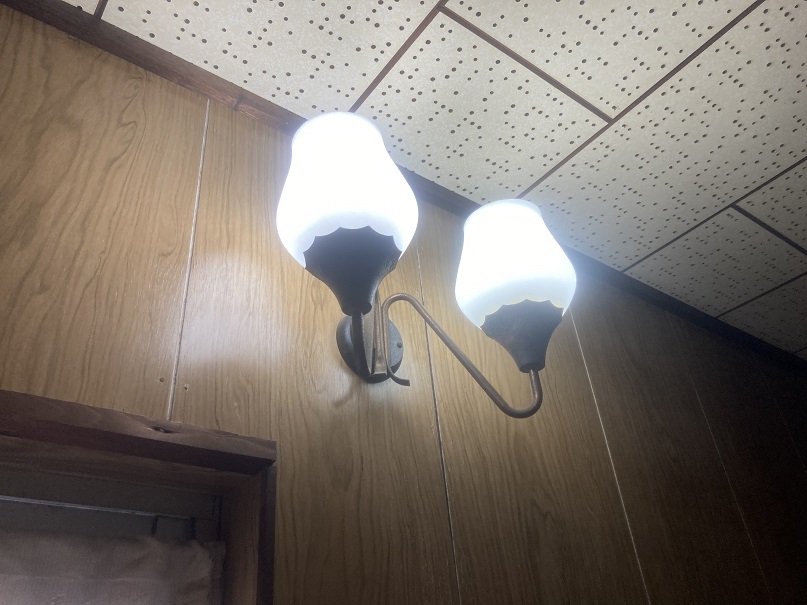

なお、前回は片方しか点灯しないとなっていたのですが
弟が車のパーツクリーナーを使って
ソケットの金属部分を掃除した結果、両方点灯するようになりました。
すっきりしました。
そして明るくなりました (*´ω`*)
それでは、また (''ω'')ノ
